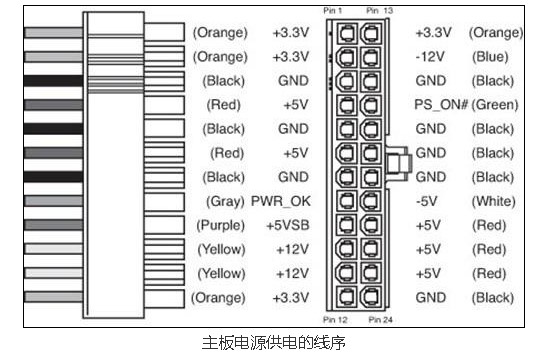

具体来说,黄色代表+12V电源线,红色代表+5V电源线,橙色代表+3.3V电源线,灰色代表P.G信号线,蓝色代表-12V电源线,紫色代表+5V StandBy电源线,白色代表-5V电源线,绿色代表PS-ON信号线,黑色代表地线。
当电脑无法开机又不能判断是否是电源故障时,有一个很简单的方法,就是将电源的主板供电线拿出,以卡扣为上,短接左上角的第4和第5针,如果风扇转动,那就说明电源是工作的。
所以我们短接电源实际上是连接了PS-ON信号线和地线,相当于给了电源一个开机信号,电源就自然而然地工作起来了。
知道了每一种颜色的含义,下次你就可以不用去找线序,只要短接绿线和黑线就行了
