LTE-ANTM-SMA-D全向偶极天线设计为与Cisco 4G长期演进（LTE）和长期演进高级（LTEA）服务路由器（ISR）以及带有SMA连接器的可插拔模块一起在室内使用。

LTE-ANTM-SMA-D天线带有绿色双标记，表示它支持Cisco LTEA路由器和模块。

该天线具有以下功能：

■支持698-960、1448-1511和1710-2690 MHz的频率。

■在支持的频带中，独立天线的峰值增益小于3.7 dBi。

■可移动到三个停止位置的铰接接头：0°，45°和90°。

■微型超小型公头，可将天线直接安装到任何思科支持的路由器或带有SMA连接器的可插拔模块。

■ SMA连接器设计增加了旋转摩擦扭矩，以确保SMA接口保持正确配合，并减少断开的机会。与经典的SMA六角螺母设计相比，该设计还更加便于手指操作。

为了获得最佳性能，我们强烈建议您在支持MIMO的所有Cisco蜂窝路由器（4G LTE和更高版本）上使用两个天线来充分利用MIMO技术。

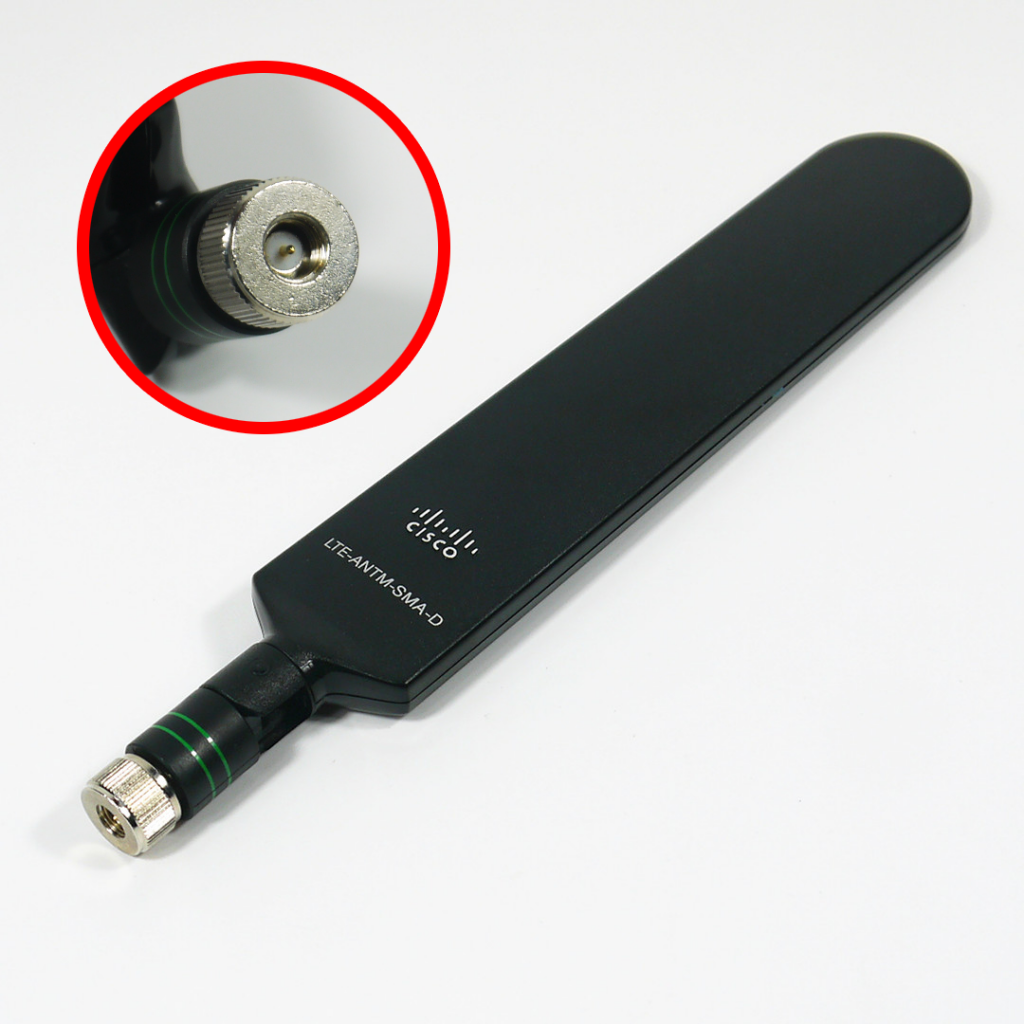

图1 思科LTE-ANTM-SMA-D全向偶极天线，SMA连接器和铰接接头：

1个	0°位置	5	SMA连接器
2	45°位置	6	双绿带
3	90°位置	7	产品编号
4	铰接接头

技术指标

工作频率	698-960 MHz 1447-1511 MHz 1710-2690 MHz
极化	垂直，线性
标称阻抗	50欧姆
峰值增益	2.0 dBi（698-960 MHz） 2.8 dBi（1447-1511 MHz） 3.7 dBi（1710-2690 MHz）注意：上面提供了独立天线的峰值增益数。当您在金属物体附近或直接在机箱上安装天线时，峰值增益将受到影响。我们建议您使天线远离非常大的机箱和金属物体。您可以将天线直接安装在较小或中等尺寸的机箱上。在所有情况下，我们建议您使不同的天线彼此远离，并远离各种已知的电磁辐射源。
驻波比	≤2.5：1（698-960 MHz） ≤2.5：1（1447-1511 MHz） ≤2.0：1（1710-2690 MHz）
最大射频输入功率	5瓦
直流电源	LTE-ANTM-SMA-D天线操作不需要直流电源。
外型尺寸	9英寸（长）x 1.46英寸（宽）x 0.43英寸（深）（229 x 37 x 11毫米）
重量	56.8克
效率	LTE-ANTM-SMA-D天线具有很高的独立效率，当直接安装在中小型Cisco路由器的前面板时，可以保持较高的效率。但是，根据机箱尺寸和其他各种电磁因素，并不总是建议将天线直接安装在机箱上。
温度范围	-30°C至+ 70°C（运行） -40°C至+ 85°C（存储）

天线辐射图

图2698、824、960 MHz蜂窝天线辐射方向图（dBi），方位角

图3698、824、960 MHz蜂窝天线辐射方向图（dBi），高程，Phi = 0

图4 698、824、960 MHz蜂窝天线辐射方向图（dBi），高程，Phi = 90

图5 1710、2170、2690 MHz天线辐射方向图（dBi），方位角

图6 1710、2170、2690 MHz天线辐射方向图（dBi），高程，Phi = 0

图7 1710、2170、2690 MHz天线辐射方向图（dBi），高程，Phi = 90

安全守则

警告： 重要的安全说明

警告表示危险。您处于可能会造成人身伤害的情况。在使用任何设备之前，请注意与电路相关的危险，并熟悉防止事故的标准做法。

保存这些说明

安装天线时，请遵循以下安全说明。

天线安装警告

警告： 为了遵守FCC射频（RF）暴露限制，天线的位置应距离所有人的身体至少7.9英寸（20厘米）或以上。

警告： 安装或更换设备时，必须始终先进行接地，最后断开连接。

注意： 请勿将天线安装在室外环境中。

注意： 为了您的人身安全，并为了帮助您成功安装天线，请遵循以下安全预防措施。

■开始之前，请仔细，彻底地规划安装过程。

■选择安装地点时要兼顾安全性和性能。

■如果您是第一次安装天线，则为了您自己和他人的安全，请寻求专业帮助。您的思科销售代表可以解释您要安装的天线尺寸和类型所使用的安装方法。

■在安装天线之前，请与您的Cisco客户代表联系，以说明您要安装的天线尺寸和类型使用哪种安装方法。

安装说明

以下部分包含有关安装LTE-ANTM-SMA-D天线的信息：

该天线设计为直接安装在任何带有SMA（f）连接器的Cisco 3G / 4G无线ISR，LTE和LTEA路由器的天线扩展架上，也可以通过将其拧入配对连接器上来安装。有关将天线直接安装到路由器上而不是将天线安装在天线扩展架上的建议，请参阅路由器技术文档。在0°，45°或90°位置安装和部署天线，然后随意更改该位置。当天线仍然在配对连接器上松动时，可以将天线旋转到正确的位置。此安装不需要任何软件。

除了天线方向外，4G路由器和蜂窝模块的安装位置在确定整体网络性能方面也起着重要作用。与距离蜂窝基站塔更近的路由器相比，位于最远覆盖点的路由器可能具有10％到50％的可用带宽。

由于天线发送和接收无线电信号，因此其性能会受到周围环境（包括物理障碍物）的不利影响。在彼此靠近的无线系统之间可能会发生射频（RF）干扰，尤其是在这些系统的天线彼此靠近的情况下。

请遵循以下准则以确保最佳性能：

■在带有LTE可插拔模块的模块化路由器上使用天线时，请始终将天线安装在适当的延长电缆和天线架上。如果直接安装到可插拔模块上，天线性能以及路由器的性能将不是最佳的。

■允许将天线直接安装到较小尺寸的路由器上。

■为获得最佳性能，请将多个天线间隔至少17英寸（43厘米）。

■最低的LTE频率700 MHz 17英寸代表1个波长。0.5波长或8.5英寸（22.5厘米）的间距可产生良好的性能。

■小于8.5英寸的间距可能会导致MIMO性能大大降低。

■间距彼此靠近的天线（例如3英寸）会由于天线耦合而导致天线偏离其原始设计性能。

■尽可能将ISR蜂窝路由器或可插拔LTE模块和天线安装在可看见蜂窝基站或塔筒且无物理障碍的地方。设备和本地基站之间视线的障碍会降低无线信号的质量。在办公室环境中或在天花板附近的地板上方安装ISR蜂窝路由器，可插拔模块和天线，以获得更好的性能，因为大多数障碍物都倾向于在地板附近。

■建筑物中使用的材料密度决定了信号必须通过的墙壁数量，同时仍保持足够的覆盖范围。在选择安装天线的位置之前，请考虑以下事项：

–纸和乙烯基墙对信号穿透的影响很小。

–坚固的混凝土预制墙将信号穿透限制在一到两层，而不会降低覆盖范围。

–混凝土和木块墙将信号穿透限制为三到四个墙。

–信号可以穿透由干墙或木头制成的五到六堵墙。

–较厚的金属墙或金属丝网灰泥墙会导致信号反射回来并导致穿透力差。

■避免将天线安装在可能会形成阴影区并减小覆盖范围的圆柱或垂直支架旁边。

■天线应远离反射性金属物体，例如暖气和空调管道，大型天花板桁架，建筑物上层建筑以及主要的电缆走线。如有必要，请使用延长电缆将天线重新放置在远离这些障碍物的位置。
